MONTÁŽ

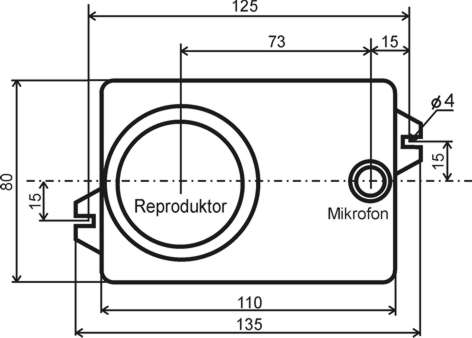

Kompaktní provedení komunikátoru umožňuje snadnou instalaci do panelu v kabině výtahu. Hloubka (prostor za panelem) je min. 30 mm. Rozměry a montážní otvory jsou okótovány na obrázku

Panel v kabině výtahu by měl mít v místě reproduktoru a mikrofonu akustické otvory, a přivařené dva šrouby M4 pro uchycení komunikátoru k panelu. Nejlepší akustické vlastnosti nastanou v případě, že těsnící gumové kroužky v místech reproduktoru a mikrofonu těsně dosednou na zadní část panelu a akustické otvory jsou v dostatečném počtu a velikosti.

PŘIPOJENÍ
Podrobnější popis připojení je v návodu k použití, zde jsou uvedeny pouze dva příklady připojení, pro názornost, jak lze komunikátor NLLW připojit k obvodům výtahové elektroniky.

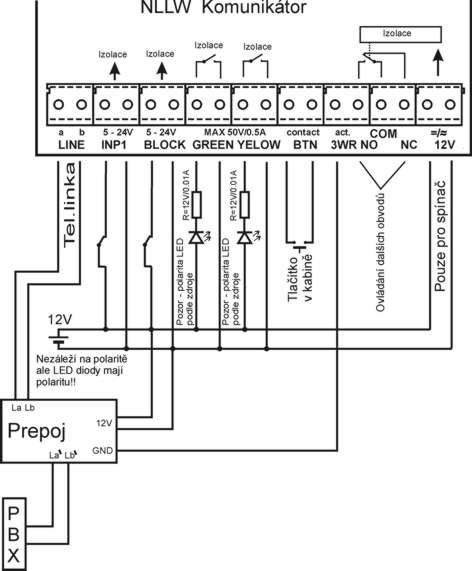

Příklad zapojení s LED, blokování a porucha se aktivuje odpojením napětí, komunikace se strojovnou:

Příklad zapojení se žárovkami, blokování a porucha se aktivuje přivedením napětí:
