SlimDoorPhone se dodává ve třech provedeních a klávesnice

SlimDP-1
obj.k.: 21

SlimDP-2
obj.k.: 22

SlimDP-4
obj.k.: 24

SlimKey
obj.k.:

Připojení
Pro základní funkci stačí pouze připojit telefonní linku
svorka (vpravo) označená "LINE". Připojuje se stejným způsobem jako kterýkoliv telefon na libovolnou pobočku ústředny. Obvody vrátného se napájí  z telefonní linky, takže pro hlasovou komunikaci již není nutné nic připojovat.
Pokud je třeba používat spínač, tak je nutné připojit na svorku "12V " střídavé napětí min. 10Vst - max. 15Vst nebo stejnosměrné napětí min. 12Vss max. - 18Vss. Zatížení tohoto zdroje záleží na připojeném elektrickém zámku (0,5A
1,0A), v případě zapnutí vytápění desky tento proud stoupne o 150mA. V většinou vyhoví střídavý napáječ 12V/1A.

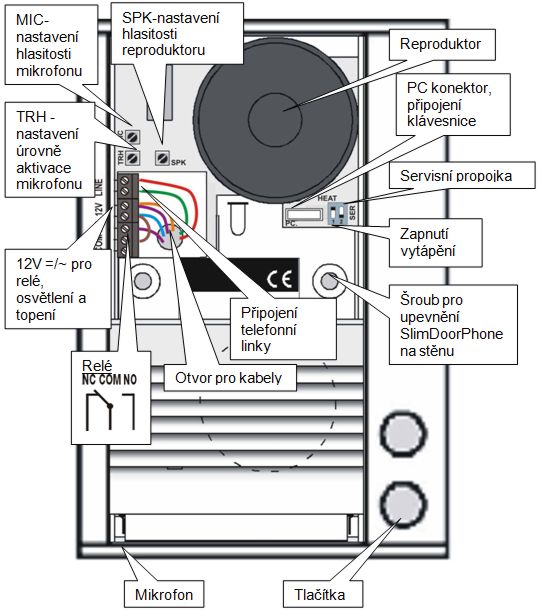

Zapojení svorky kontaktů spínače je naznačeno na obr. Označení "NO" znamená v  rozpojený kontakt, "COM" znamená společný vývod (střední) a  "NC" znamená v klidu spojený kontakt. Kontakt spínače je galvanicky izolovaný od ostatních obvodů  vrátného.
