Nejčastější sestavy vrátného

Příklady sestav NUDV bez klávesnice i s klávesnicí na omítku i pod omítku

Počet tlačítek

Sestava

Počet modulů

Montáž pod omítku KPD

Montáž na omítku MK-x

1

NUDV-1

1

1

1

2

NUDV-2

1

1

1

4

NUDV-0, NC4

2

2

2

5

NUDV-1, NC4

2

2

2

6

NUDV-2, NC4

2

2

2

8

NUDV-0, NC4, NM4

3

3

3

9

NUDV-1, NC4, NM4

3

3

3

10

NUDV-2, NC4, NM4

3

3

3

12

NUDV-0, NC4, 1x NC4+NM4

4

4

4

13

NUDV-1, NC4, 1x NC4+NM4

4

4

4

14

NUDV-2, NC4, 1x NC4+NM4

4

4

4

16

NUDV-0,  2x (NC4+NM4) +zaslepka

6

3+3

6

17

NUDV-1,  2x (NC4+NM4) +zaslepka

6

3+3

6

18

NUDV-2,  2x (NC4+NM4) +zaslepka

6

3+3

6

20

NUDV-0, NC 4, 2x (NC4+NM4)

6

3+3

6

21

NUDV-1, NC 4, 2x (NC4+NM4)

6

3+3

6

22

NUDV-2, NC 4, 2x (NC4+NM4)

6

3+3

6

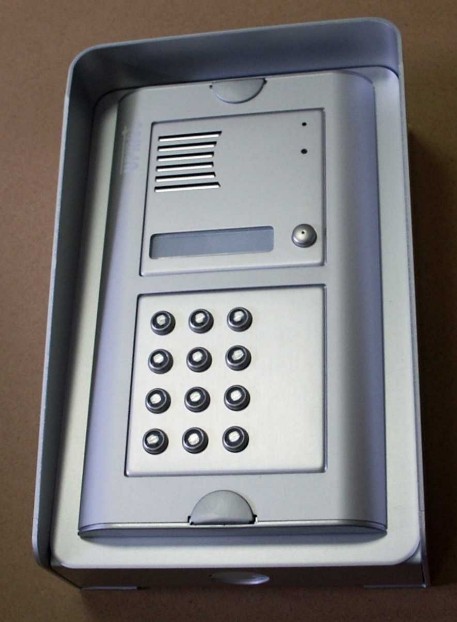

1 + klávesnice

NUDV-1, klávesnice

2

2

2

2 + klávesnice

NUDV-2, klávesnice

2

2

2

4 + klávesnice

NUDV-0, NC4, klávesnice

3

3

3

10 + klávesnice

NUDV-2, NC4, NM4, klávesnice

4

4

4

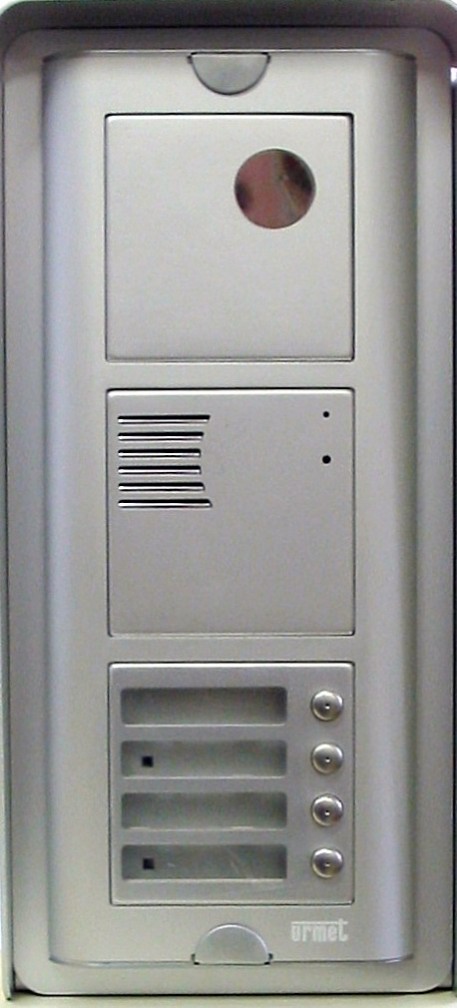

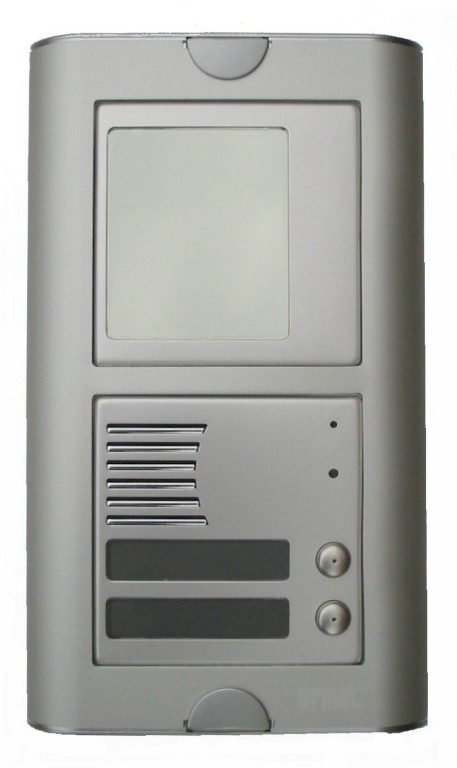

Toto je pouze příklad sestavení vrátného, lze využít ještě modulu kamery, a nebo sestavit vrátného až do 64 tlačítek
Sestava pod omítku může být svisle i vodorovně, moduly lze v MKx otáčet o 90st.


Poslední změna: 22.11.2017
